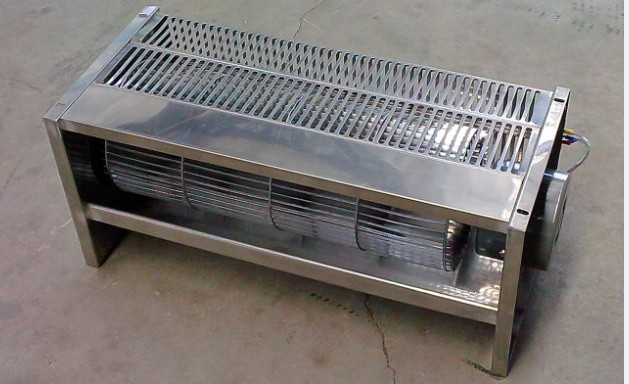

干式变压器冷却风机

产品概述:

GFDD系列顶吹式干式变压器用横流式冷却风机(下称:干变横流冷却风机)主要用于干式变压器冷却增容,及电子设备、配电柜、高低压开关柜等强迫送风冷却。干式变压器配上本风机散热后,可增容40~50%运行,从而大大提高干式变压器的承载能力,并延长了干式变压器的使用寿命,是国内外厂家普遍采用的经济有效的方式。

本产品严格按JB/T8971-1999《干式变压器用横流式冷却风机》设计生产。电机定、转子铁芯采用优质冷轧硅钢片;低噪音轴承;叶轮采用铝合金表面电泳处理,再通过精细的动平衡调校;左右端板采用不锈钢板冲压成型,进风板、出风板和导风板采用铝合金型材搭扣组合;整个风机结构合理,造型美观,具有风量大、噪声小、温升低、寿命长、运行平稳、安装方便等特点。

工作原理:

该系列冷却风机用于干式变压器时,风机置于变压器线圈下部两侧,将冷风直接吹进变压器的线圈高、低压冷却风道,散热效果明显,可保障变压器的正常运行并延长其使用寿命。(风机开、停及变压器的超温报警、超温跳闸等功能有温控装置提供)。

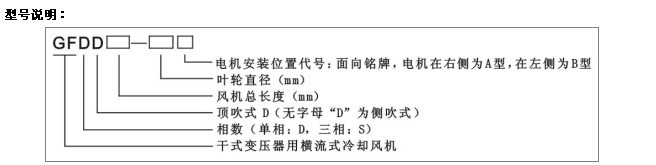

例:风机型号为GFDD470-120A,表示工作电压单相220V、风机总长为470mm,叶轮直径为120mm,电机安装在右侧的顶吹式干式变压器用横流式冷却风机。

技术参数

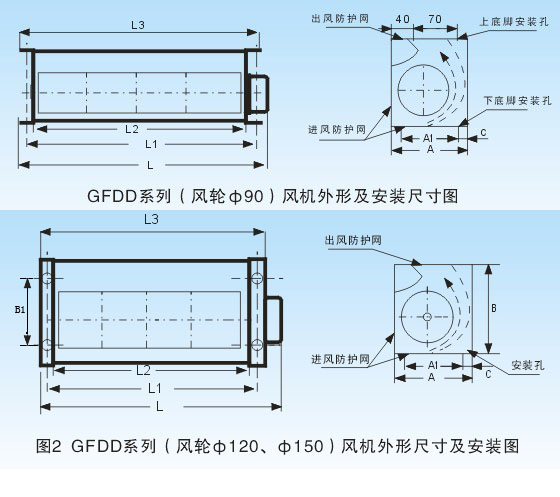

外形尺寸和安装

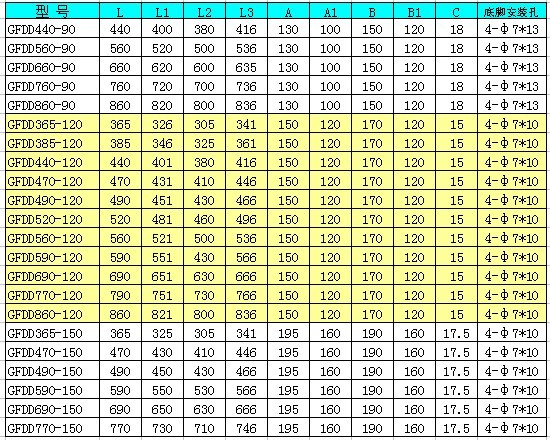

顶吹式安装孔参数

侧吹式安装孔参数

安装步骤:

1、 冷却风机一般安装在干式变压器下夹件旁边,将底下及外面的冷空气吹向干式变压器的线圈内,使干式变压器能充分冷却。安装时应根据冷却风机的出风角度(与水平夹角约为135°)及出风口位置,使风机的出风能顺利地进入干式变压器的高低压线圈间的风道,从而使散热效果佳。

2、 该冷却风机安装一般采用下底脚支撑式,这种安装方式是将底架做成一框架并固定在夹件或底脚上,然后将风机安装在框架上。为了减小风机的振动,安装时应在底脚下垫上橡胶块。

3、 为了不影响冷却风机的出风量,安装时其进风口(指外侧面)应与封闭的障碍物保持一定的距离(一般不小于10cm),使风机的进风顺畅,建议风机进风口附近的外壳应开有通风孔。

冷却风机使用条件:

1、 环境温度应75oC≥-40oC。

2、 通过冷却风机的工业气体不允许有强酸、强碱及各种溶液。

3、 不允许有沙尘等杂物掉入风机内,以免造成风机烧毁及扇叶断裂。

冷却风机的安装与维护:

1、 安装前应应首先检查是否因包装运输造成损坏、变形、如有损坏或变形应修复后安装使用。

2、 然后再检查各零件及螺丝是否有松动;叶片与风筒之间是否相碰或移位,若相碰或移位应进行调整后方可安装。

3、 冷却风机安装后应进行试机,待风机运行正常后再进行联机使用。

4、 风机长期置放重新使用时,应对风机进行检查试运行若无异常现象,方可联机使用。

5、 风机安装完毕后应将接线合密封,以防接线合渗漏造成短路烧毁电机。

搬运和存放:

1、 在搬运过程中,要注意轻拿轻放,按照包装箱的标志和要求搬运和放置,切勿倒置和立置。

2、 在搬运过程中应避免强烈冲击和剧烈震动,以防包装葙和产品破损。

3、 风机应存放于透风、干燥没有腐蚀性气体处,避免雨淋和阳光暴晒。

订货须知:

1、 订货时请根据使用要求和变压器的容量及结构形式,参照资料提供的产品型号选型,我公司也可根据您的使用规格进行定制。

售后服务(三包服务细则):

(一) 三包服务

1、自出厂之日起,因产品内部组件质量原因并非人为故障,一年内包换。

2、自出厂之日起,因产品内部组件质量原因并非人为故障,二年内免费更换对等良品零件。

(二)终身维修

1、用户使用过程中,若产品出现故障且已超出三包服务期,我公司实行免费维.修,如果需要更换零部件的收取零部件成本费,免收人工服务费。

2、超出三包服务期需维.修的产品,用户应将产品发往我公司售后服务中心,费用由用户自理。

(三)郑重声明

1、我公司保修对象仅适用于购买我公司产品的用户,人为故障及不属于我公司产品组件质量原因造成的故障,不属保修范畴。

2、为确保您的利益,请不要自行拆卸产品上的任何零部件,否则,将视为自动放弃保修之权利。

3、如确系有偿服务,用户一周内拒付费用,则视用户自动放弃本服务,我公司将有权处置该产品。
