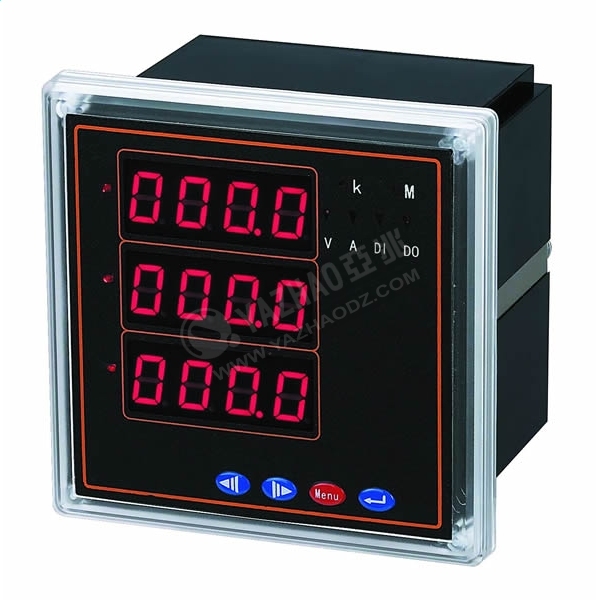

三相电压电流组合表




三相电压电流组合表

 产品描述:

  ●用途

  NY194Z系列可编程数显组合表为新一代智能式仪表,主要用于对电气线路中的电压、电流、频率等多个电参数同时进行实时测量与指示,并通过模拟量变送输出或RS485通讯接口对被测电量数据进行远传。具有测量精度高、稳定性好、长期工作免调校、可通过面板按键现场设置参数、可同时显示多个电量数据等特点,是原指针式仪表或普通数字式仪表的理想换代产品。

  ●技术特点

  本系列仪表采用高精度的电能计量专用集成电路(ASIC)和高性能单片微处理器,应用数字信号处理技术及SMT工艺以模块化方式进行设计,备有开关量输出(上下限报警)模块、模拟量变送输出模块、RS485数字通讯模块供用户任意选择,各模块均采用插拔方式设计,可随时根据用户的不同要求对仪表的功能进行快速组合与定义。通过仪表键盘可非常方便地实现对仪表的互感器倍率、上下限报警值(或范围)及报警切

  换差、通讯地址及通讯波特率、变送输出方式及变送出范围、数字滤波系数等参数的设置。仪表内部取消了调校电位器,采用软件调校方式进行生产,模块化和通用化的设计方式大幅降低了仪表的生产成本,使本仪表具有极高的性价比。

  ●型号定义

  电量组合方式:3U表示三电压组合;3I表示三电流组合;3UI表示三电流三电压组合;UIF表示电压、电流、频率组合;UIP表示电压、电流、有功功率组合

  显示方式定义:4表示用三排数码管显示

  输出组合方式:X:显示仪表,无输出功能;K: 继电器触点输出;

  T:RS485通讯接口; S:继电器触点(单路)+RS485通讯接口(可选);

  B:三路模拟量变送输出

  仪表外形选择:2:42方形、3:80×80方形、7:72×72方形、8:48×48方形、9:96×96方形

  NY194Z:安装式数显组合表系列产品代号

  ●技术参数

  3.1测量范围

  3.1.1 电压测量范围

  直接测量:AC 0~600V

  外附装置:AC 0~380kV (外附*/100V电压互感器,互感器倍率可任意编程设定)

  3.1.2 电流测量范围

  直接测量:AC 0~10A

  外附装置:AC 0~999.9kA (外附*/5A电流互感器, 互感器倍率可任意编程设定)

  3.1.3 频率测量范围: 45~65Hz

  3.1.4 功率测量范围: 0~±9999kW

  3.2 准确度测量:±0.5%FS±1个字

  3.3 采样速率:约3次/s

  3.4 显示方式:三排四位LED数码管显示

  3.5 电流显示分辨力:最高为0.001A,小数点自动移位,A/kA单位自动切换

  3.6 电压显示分辨力:最高为0.1V , 小数点自动移位和V/kV单位自动切换

  3.7 频率显示分辨力:0.01Hz

  3.8 功率显示分辨力:最高为1W,小数点自动移位,W/kW单位自动切换

  3.9 输入回路功耗:电流<0.5VA 电压<1VA

  3.10 辅助电源: AC/DC85~264V

  3.11 辅助电源功耗:<3VA

  3.12 溢出指示:显示字符“HHHH”

  3.13 极性指示:可显示反向功率,负信号自动显示“-”

  3.14 变送输出:三路变送,分别与三路被测电量相对应,可自由设置为0~20mA或4~20mA,准确度±0.5%FS,,与信号输入及辅助电源端电气 隔离

  3.15 变送输出负载电阻:电流≤500Ω,电压≥1KΩ

  3.16 报警输出:可选择为一路报警或三路报警输出,可对每路报警的上限和下限(以量程的百分数表示)分别进行定义,选择为一路报警时 则所有被测电量的上下限报警均采用同一继电器触点输出,然后用六个指示灯分别指示其报警状态,选择为三路报警时则采用三个继电 器分别进行输出,输出状态分别与三路被测电量相对应。报警触点容量为AC250V/2A、DC30V/2A。

  3.17 通讯接口: RS485串行通讯,采用MODBUS-RTU通讯规约(通讯规约见附录)

  3.18 通讯地址设定范围:0~100

  3.19 通讯波特率:1200bit/s、 2400bit/s 、4800bit/s 、9600bit/s 可选

  3.20输出方式:支持三路变送同时输出、三路报警触点(三个继电器)同时输出、三路报警同一继电器输出、RS485通讯输出、三路报警同一 继电器输出+RS485通讯输出共五种输出方式

  3.21 工作环境:温度-10~50℃,湿度≤85%RH的无腐蚀性场合
